變壓器保護裝置

變壓器保護裝置是指對主變壓器和配電變壓器進行保護和測量的裝置。公司擁有110KV、66KV、35KV、10KV變到低壓0.4KV完善的變壓器保護裝置生產線、其主要產品有主變差動保護測控裝置、主變后備保護測控裝置、主變非電量保護測控裝置、配變差動保護測控裝置、廠、站用變壓器保護測控裝置等。

在線咨詢

全國熱線

手機號：177-3022-4534

introduce

產品介紹

產品特點

? 本公司變壓器保護裝置具有全面的保護功能、電磁兼容性能、測控功能、故障錄波、事件記錄、斷路器遙控分合、保護功能壓板的投/退、定值修改及定值區的切換等功能，通訊功能配置3個以太網，支持電力行業通訊標準DL/T667-1999（IEC60870-5-103）和智能變電站通訊標準DL/T860（IEC61850），并支持Modbus-RTU規約、103規約、IEC61850-MMS規約，對時方式支持SNTP對時，B碼對時，GPS脈沖對時。

保護功能

? 主要保護功能有差動速斷保護、縱差差動保護、復壓過流保護、零序過流保護、間隙過流保護、零序過壓保護、失靈聯跳、過負荷保護、啟動風冷、閉鎖調壓、復壓過流保護、低壓1分支過流保護、低壓1分支過流保護、低頻減載、過電壓、低電壓等。

parameter

產品參數

VIP-7000系列變壓器保護裝置

名稱	7000系列變壓器保護裝置
工作電源	DC220V DC110V
額定交流參數	額定交流電流：5A或1A（訂貨時說明），額定交流電壓：線電壓100V，相電壓100/V，開口三角電壓100V，額定頻率：50HZ
開關量采集	21路自定義遙信開入
對時方式	支持SNTP對時，B碼對時，GPS脈沖對時
通訊回路	配置3個以太網，支持電力行業通訊標準DL/T667-1999（IEC60870-5-103）和智能變電站通訊標準DL/T860（IEC61850）
其他	詳情見說明書或咨詢客服
裝置分類	VIP-7671變壓器差動保護測控裝置、VIP-7672變壓器后備保護測控裝置、VIP-7673變壓器非電量保護裝置
適用范圍	適用于110kV及以下電壓等級的兩圈、三圈電力變壓器，滿足四側差動的要求或者滿足任一側（高、中、低壓側）后備保護的要求。

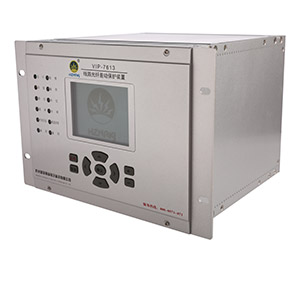

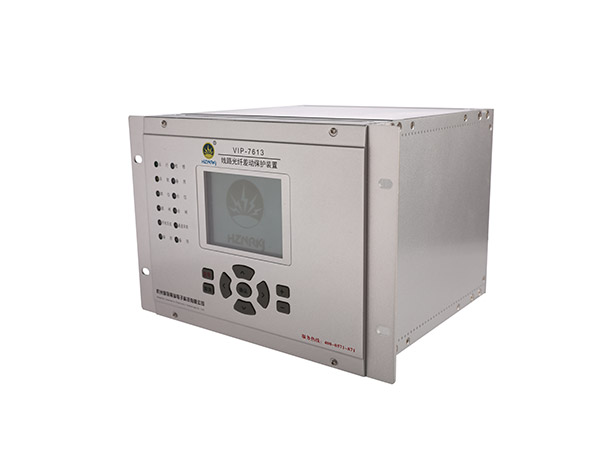

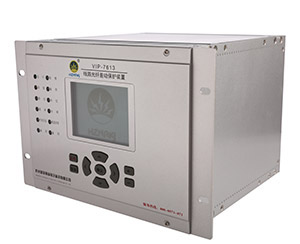

VIP-700系列變壓器保護裝置

名稱	700系列變壓器保護
工作電源	DC220V DC110V
交流工作范圍	相電壓：1V~100V、開口三角電壓：3V~200V、電流：0.05In~20In
通訊回路	配置3個以太網，支持IEC61850-MMS通信規約與監控系統通訊
其他	詳情見說明書或咨詢客服
適用范圍	適用于110kV及以下電壓等級的兩圈、三圈電力變壓器，分為主后保護一體或者主后保護分開，適用于傳統變電站。

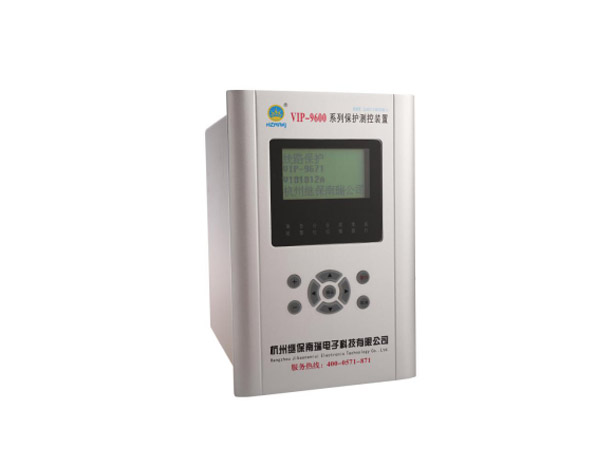

VIP-9600系列變壓器保護測控裝置

名稱	96系列變壓器保護裝置
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	13路，不同型號的保護裝置模擬量定義不同
開關量采集	14個，可擴展兩個；已定義的非電量若處于退時為普通開關量
繼電器出口	10個（含告警/跳閘信號各一個），可擴展3個；自帶一路裝置失電信號
通訊回路	2路485，Modbus-RTU協議，第2路可用于時鐘對時；1路以太網103協議
防跳回路	標準配置均帶防跳回路
測控功能	有功、無功、功率因素及頻率、電度、斷路器遙控分合
其他	事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	適合用于35KV及以下電壓等級的不接地系統、電阻接地系統及直接接地系統線路綜合保護、△/Y型的變壓器，一般容量在6300KVA及以下。提供通信接口，可以和其他保護、自動化設備一起，通過通信接口組成自動化系統，可組屏安裝，也可在開關柜就地安裝。

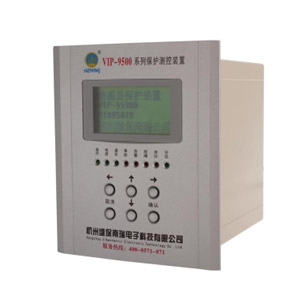

VIP-9500系列變壓器保護測控裝置

名稱	95系列變壓器保護裝置
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	8路，不同型號的保護裝置模擬量定義不同
開關量采集	8個，已定義的非電量，在保護投退中關閉后為普通開關量
繼電器出口	6個，其中有2個為告警/跳閘信號出口
485通訊回路	1路，Modbus-RTU標準協議；2路以太網103協議
防跳回路	可帶
測控功能	有功、無功、功率因素及頻率、斷路器遙控分合
其他	事件記錄、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	35KV及以下電壓等級的不接地系統、電阻接地系統及直接接地系統的變壓器保護及測控裝置。

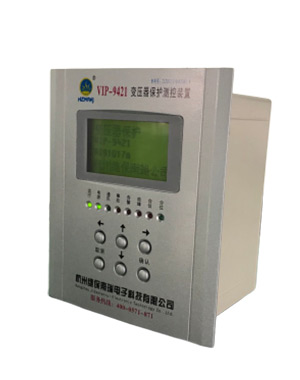

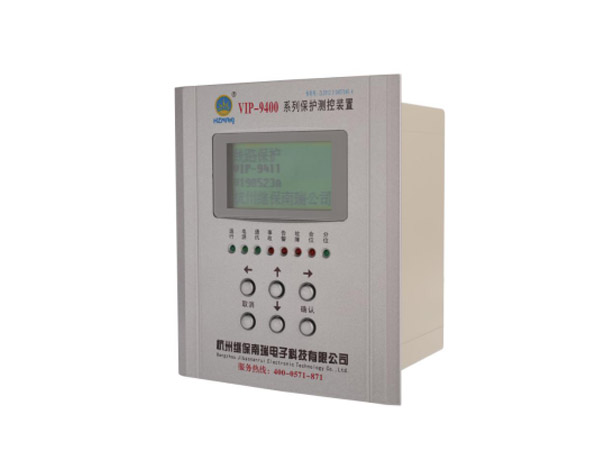

VIP-9421變壓器保護測控裝置

名稱	94系列變壓器保護裝置
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	8路，6路電流，2路電壓
開關量采集	8個，已定義的非電量，在保護投退中關閉后為普通開關量
繼電器出口	6個，其中有2個為告警/跳閘信號出口
485通訊回路	1路，Modbus-RTU標準協議
測控功能	有功、無功、功率因素及頻率、斷路器遙控分合
其他	事件記錄、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	主要用于環網柜、450柜等。

RCX-9301變壓器保護測控裝置

名稱	93系列變壓器保護
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	8路，4路電流，4路電壓
開關量采集	8個，已定義的非電量，在保護投退中關閉后為普通開關量
繼電器出口	6個，其中有2個為告警/跳閘信號出口
485通訊回路	1路，Modbus-RTU標準協議
測控功能	有功、無功、功率因素及頻率、斷路器遙控分合
其他	事件記錄、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	主要用于充氣柜、固體絕緣柜、 450小型開關柜等。
