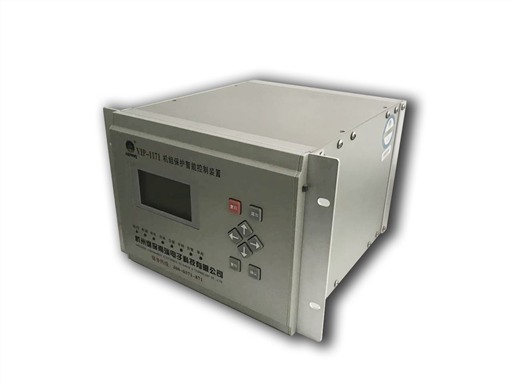

VIP-1171 概述
【前言】
VIP-1171型號說明：VIP是英文全稱very important person，直譯是“重要人物”、“非常重要的人”，還有稱呼“貴賓”、“高級用戶”等，是杭州繼保電氣集團在2010年年初國內首創取V-（電壓voltage）、I-（電流通稱）、P-（保護Protect）作為公司產品的型號，用意為打造公司最好的產品和饋贈熱情周到的服務獻給高級用戶；1171為繼保電氣的眾多
微機保護裝置之一：低壓機組智能保護控制裝置。
【目的】
公司為了走創新化產品道路，打造杭州繼保電氣集團品牌，同時為了解決小水電業主所面臨的問題：很難招聘到懂電的運行值班人員；關停機流程復雜，操作人員很難掌握；設備出現故障，查找不出問題，嚴重影響發電；控制設備元器件非常多，走線繁瑣，設備檢修非常困難?；诖?，杭州繼保電氣集團總結了十幾年來低壓小水電運行經驗，在2016年春節后立項，歷時十個月，獨自研究開發出VIP-1171低壓機組智能保護控制裝置此款新穎產品。本產品適用于單機容量為1000kW以下的低壓水力發電機，經不同省份電站的運行，積累了豐富的經驗，通過對產品的完善升級，徹底解決了低壓機組運行中的問題，在設備運行和產品維護方面，大大降低了對值班人員的要求，給小水電業主帶來極大福音。
【作用】
VIP-1171機組保護智能控制裝置采用多種人工智能技術，完成機組的自動控制、頻率調節、同期并網、發電機相關的保護等功能；突破了傳統控制系統的構成模式，可就地操作、也可手機操作，還可以在云平臺電腦上操作，非常方便。
VIP-1171機組保護智能控制裝置，替代了PLC的主CPU、模擬量輸入模塊、數字量模塊、導軌以及配套的液晶觸摸屏、PS24V電源、中間繼電器及底座、多功能數顯表、溫度巡檢儀、自動同期裝置、變送器、機組保護測控裝置等；大大減少了布線，節省了空間，更便于維護。除了安裝簡單、操作方便、調試便捷、維護簡便的特點外，由于精簡了系統配置，降低了對操作人員的要求，也降低了對電站運維人員的技術要求。
VIP-1171 功能
【數據顯示】
三相機端/機尾電流、三相差動/制動電流、負序電流、三相一次電流；
三相相/線電壓、機組有功/無功功率/機組功率因數/機組頻率/系統頻率、對側電壓；
二處水位深度顯示。
【保護功能】
差動速斷、比例差動、差流越限告警、CT斷線、（復合電壓閉鎖）速斷、限時速斷、過電流、過電流反時限（一般/非常/極端三種方式可選）、負序過電流、負序過電流反時限、逆功率保護、頻率過高、頻率過低、過電壓、低電壓、PT斷線、PT失壓、系統失電、控制回路斷線、油壓偏低告警、油壓過低跳閘、調速器故障、溫度巡檢。
【開機停機】
1、自動開機：開機命令方式—開機準備—開旁通閥—開啟主閥—關旁通閥—開冷卻水—投調速器—啟動勵磁—同期并網—發電運行；
2、功率調節：開機完成—閉環調節有功、無功（操作/通訊均可控制）；
3、自動停機：停機啟動—減小有功無功到空載—分斷路器—停勵磁—關導葉—投入剎車—停機復歸；
4、緊急停機：停機啟動—分斷路器—緊停調速器、滅磁、關主閥—投入剎車—停機復歸。
【信息上傳】
485通訊、以太網通訊、短信通知、手機APP、云平臺應用等。
VIP-1171 應用
VIP-1171經過浙江、江西、福建、廣西、貴州、云南、四川等地水電站大量使用，獲得了各地用戶的一致好評。
江西省上饒市水利局關于印發上饒縣上瀘鎮水電站（毛源水電站）增效擴容改造工程機組啟動驗收鑒定書和完工驗收鑒定書的通知（信息索引號E00190/2018-0036，饒水建字【2018】109號），項目驗收主持單位：上饒市水利局，驗收日期：2018年7月7日。
（三）機組及輔助設備設計、制造和安裝情況
水輪發電機組二套，裝機容量為2×250kw，由杭州富春江水電設備有限公司生產，于2017年10月交貨，并出具了出廠合格證，2018年3月19日完成設備安裝，安裝質量合格，具備機組啟動條件。
微機保護自動化控制設備一套，由杭州繼保電氣集團有限公司生產，于2017年10月31日交貨，并出具了出廠合格證，2018年3月6日完成設備安裝，安裝質量合格，實現了一鍵開機的自動化要求，具備機組啟動條件。
本水電站屬小型水電站，其主要輔助設備主要是供、排水系統，安裝質量合格滿足規范要求。
驗收委員會認為，上饒縣上瀘鎮水電站（毛源水電站）增效擴容改造工程自開工以來，在建設、設計、施工、監理和設備生產廠家等參建后各方的共同努力下，工程已全面完工。工程技術資料基本完整，工程質量等級評定合格，機組試運行合格。
驗收結論：上饒縣上瀘鎮水電站（毛源水電站）增效擴容改造機組經試運行，各項指標滿足相關規程規范要求，驗收委員會同意機組啟動驗收。
另外，杭州繼保電氣集團在上饒市還供貨了：梨子坑、下源、金洲、青龍等電站；另外，浙江的溫州永嘉縣山坑與毛竹電站、杭州臨安的沃溪興隆與堰口觀新電站等。這些電站都已經通過竣工驗收后正常運行中。
公司在水利方面還做：泵站、排澇站、污水處理廠、水電站等工程項目；在新能源（光伏、風電）方面也具有上千座站的運行經驗；110kV及以下上萬座變（配）工程；各類余熱發電項目也有近百座在運行。
歡迎各界朋友蒞臨指導，攜手創造更好的未來！
