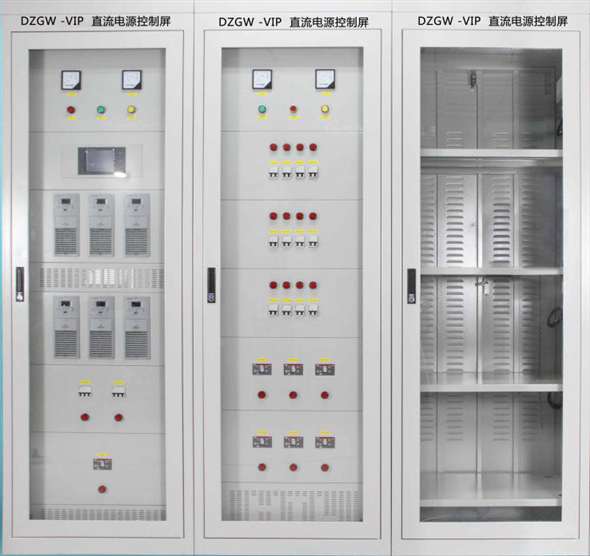

今天我們來介紹一下杭州繼保電氣集團生產的GZDW-VIP直流電壓控制屏及電池屏組，簡稱
直流屏。

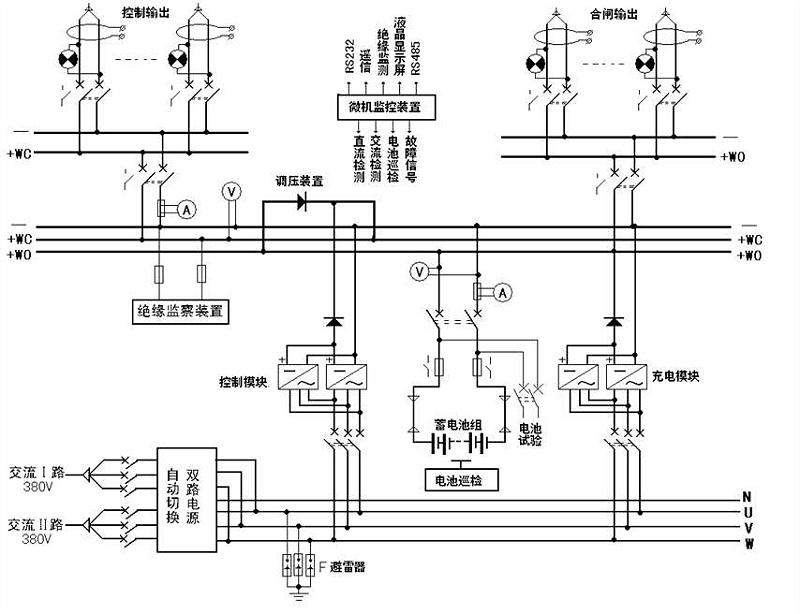

直流屏的作用是為高壓開關在正常運行和事故狀態下的分合閘、繼電保護、事故照明等提供直流電源。直流屏的可靠性是其他電源裝置不可替代的。目前，直流屏主要用于大中小型發電廠和變電站中。如下圖可看出，直流屏主要由交流電源輸入單元、整流器單元、電池充放電控制單元、蓄電池組、直流饋出、母線監察等幾部分組成。
控制回路中使用直流電的原因：
一：直流電是通過直流充電機充電模塊保證的，同時并聯蓄電池保證在事故情況下依然有直流電的存在，保障故障時依然有電能跳開故障所有的開關，從而起到一定的保護作用。
二：直流電一般是220V（正負極對地分別是+110V-110V），此時，即使控制回路發生一點接地現象，回路電壓依然是額定的，從而在保障運行的情況下，查找直流接地故障而不影響設備運行。
三：直流電電勢是穩定的，在使用中能保證有額定電壓并能可靠的分合閘。
